MODEM
il diagramma a costellazione

I Modem attuali utilizzano una combinazione delle 2 tecniche di modulazione, ampiezza e fase, per trasmettere piu' bit per segnale (baud). Il segnale che viene modulato in ampiezza e in fase segue 16 combinazioni presenti nel seguente diagramma a costellazione (constellation pattern) denominato QAM (Quadrature Amplitude Modulation):

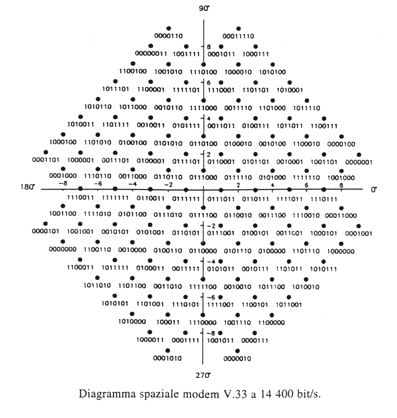

Ogni punto corrisponde ad una quaterna di bit, ognuno dei quali e' posizionato sul piano a differenti gradi ed ampiezze. Se vengono trasmessi i segnali a 2400 baud e se ciascun baud (segnale) rappresenta 4 bit si raggiunge una cadenza di dati di 9600 bit per sec. Lo schema sottostante e' quello di un modem V33 che potremmo pensarlo simile a quello dei modem v32bis a 14400 bit/s dato che anche quest'ultimo ha 128 punti nel diagramma.

Per raggiungere questa velocita' vengono trasmessi 6 bit per segnale a 2400 baud piu' uno finale di ridondanza per controllare eventuali errori di trasmissione (att. CRC). Quindi i bit trasmessi per sec. sono (6 x 2400 =) 14400.
